Furniersäge
LZ5-2
Technische Daten
Schnitt- und Fräslänge 3050 mm
Platzbedarf ohne Formattisch (L x B): ca. 4500 x 1150 mm
Platzbedarf mit allen Optionen (L x B): ca. 4500 x 1600 mm
Gewicht ohne Formattisch: ca. 900 kg
Gewicht mit allen Optionen: ca. 1100 kg
Schnitt- und Fräslänge 3500 mm
Platzbedarf ohne Formattisch (L x B): ca. 4950 x 1150 mm
Platzbedarf mit allen Optionen (L x B): ca. 4950 x 1600 mm
Gewicht ohne Formattisch: ca. 1000 kg
Gewicht mit allen Optionen: ca. 1200 kg
Schnitt- und Fräslänge 4000 mm
Platzbedarf ohne Formattisch (L x B): ca. 5450 x 1150 mm
Platzbedarf mit allen Optionen (L x B): ca. 5450 x 1600 mm
Gewicht ohne Formattisch: ca. 1100 kg
Gewicht mit allen Optionen: ca. 1300 kg
Beschreibung
Die Füge,- Furnier- und Plattensäge ist geeignet zum fugendichten, splitterfreien Schneiden von:
Furnieren, Kunststoffen, kunststoffbeschichteten Platten, Acryl, Holzwerkstoffen, Leichtmetallen und Pappe (andere Werkstoffe auf Anfrage).
Serienausstattung:
- Fräsaggregat für eine perfekte Schnittfuge
- Griffstange für manuellen Vorschub
- Doppelter Linearführung
- 4 HM Wendeplatten
Optionale Ausstattung:
Zahnstangenausgleich zur Verhinderung einer Schrägstellung des Druckbalkens
Beweglicher Auflagetisch; manuell verschiebbar oder mit pneumatischer Ansteuerung
Formattisch
Digitale Maßanzeige
Parallelanschlag
Handradverstellung für Parallelanschlag
Zerspaneinrichtung

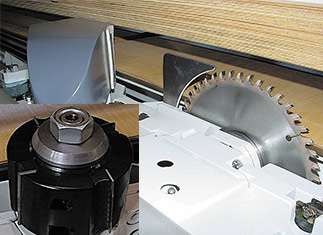

Standardmäßig inkl. Fräsaggregat

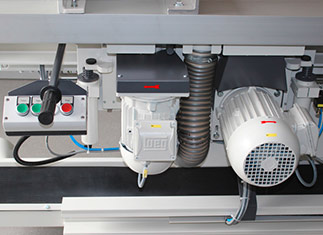

Säge-Fräs-Kombination mit manuellem Vorschub mittels Griffstange
Pneumatisches Heben und Senken des Säge- und Fräsaggregates (3-stufig).
Das Säge- und Fräsaggregat kann jeweils getrennt voneinander angehoben und wieder abgesenkt werden.
Vorbereitet für die Einspeisung in eine zentrale oder bestehende Absauganlage.
Die Maschine ist mit Werkzeugen und einer Wartungseinheit bestückt.

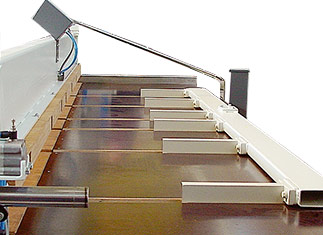

Formattisch
Anschlagtiefe: 20 – 560 mm
Zur Bearbeitung von Furnieren mit Parallelanschlag (Parallelführung), eingelegtem Maßband und pneumatischer Anschlagsperre.
Formattisch
Anschlagtiefe: 20 – 560 mm
Zur Bearbeitung von Furnieren mit Parallelanschlag (Parallelführung), eingelegtem Maßband und pneumatischer Anschlagsperre.

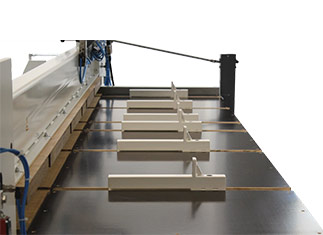

Formattisch
Anschläge pneumatisch absenkbar für eine Anschlagtiefe von 800 mm.
Digitale Maßanzeige
- Elektronische Maßanzeige für Formattisch mit manuell verstellbarem Parallelanschlag.
- Schnelle und maßgenaue Einstellung der Anschlagtiefe,
- einfache Bedienung, große Ziffernhöhe und einfache Versatzmaßumschaltung.
- Umschaltung von Absolutmaß auf Kettenmaß zum Streifenschneiden, mit Berücksichtigung der Sägeblattstärke.
- Einfache, übersichtliche Anordnung der gesamten Verstelleinrichtung.
- Speicherung der Parameter bei Abschalten der Maschine.
Handradverstellung
Mechanische Verstellung des Parallelanschlags mittels Handrad.

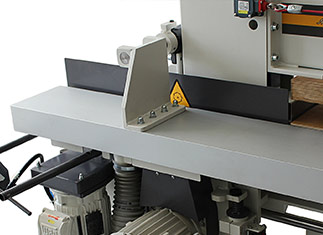

Beweglicher Auflagetisch
Manuell verschiebbar oder mit pneumatischer Ansteuerung. Der vordere Auflagetisch wird bei Verwendung des Fräsaggregates vor- oder zurückbewegt.

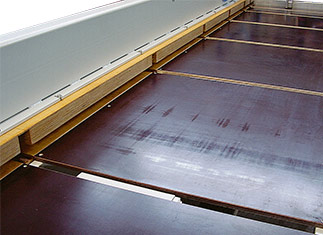

Parallelanschlag
Einstufig oder zweistufig pneumatisch absenkbar für einen schnellen und effizienten Arbeitsablauf.
